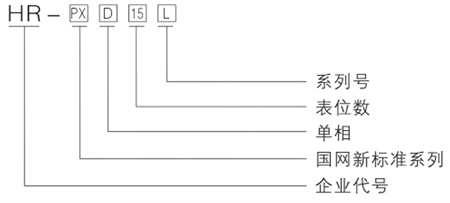

型號及含義
| 名稱 | 外形尺寸（離x 寬x 深）mm | 裝箱數 |
| 單相十五表位（ 3排） | 1000x1318x180 | 1只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR-PX-D15L01 |
總控配置
表室配置
表后配置
采集器開關
采集器室配置 | 塑殼斷路器
開關端子
零線端子
接插件
微型斷路德
微型斷路錦
接插件 | NM1-250/3300 200A
FJ6GD-250/6 × 16
FJ6/JHSD-16
YD-D1 60A
DZ47- 63H/2P 63A
DZ47-63/2P 6A
YD-D1 C | 1
3
1
15
15
1
1 |
| HR-PX-D15L02 |
總控配置
表前配置
表室自己置
表后配置
| 塑殼斷路器
開關端子
零線端子
隔離開關
接插件
微型斷路器 | NM1-250/3300 200A
FJ6G-250/6 × 16
FJ6/JHD-16
NH2- 125/1P 100A
YD-D1 60A
DZ47-63H/2P 63A | 1
3
1
15
15
15 |
注： 表箱內導線采用BV - 10mm2或BV- 16mm2，另配有PE端子。

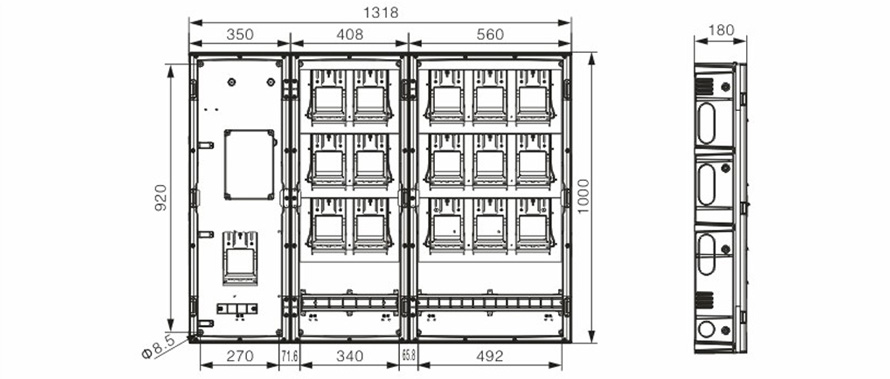

外形及安裝尺寸（mm)
單相十五表位（ 3排）電能計量箱接線圖
訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
