產品概述
開關柜為模塊化單元模式，可根據不同用途進行組合;由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。HXGN(C)- 12型充氣式開關柜是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關 裝置不受外部環境條件的影響，從而確保運行可靠性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合達到全模塊化。擴展母線安全絕緣和屏蔽，確保了高可靠性和安全性。XGN(C)- 12型充氣式開關柜同時可以提供TV化的自動化解決方案;形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。HXGN(C)- 12型充氣式開關柜分為非擴展標準配置和可擴展標準配置。由于其具有全模塊和半模塊的組合性以及自身的可擴展性，因而具有極其特殊的靈活性。HXGN(C)- 12型充氣式開關式開關執行GB標準。在室內條件下(20°C)運行的設計壽命超過30年。
正常使用條件
1、周圍空氣溫度: -15°C~+40°C。
2、海拔高度: 1000m及以下。
3、濕度條件:
日平均值不大于95%，水蒸氣壓力日平均值不超2.2KPa。
月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPa。
4、地震烈度:不超過8度。
5、沒有腐蝕性或可燃性氣體等明顯污染的場所。
注:超出上述正常使用條件時，用戶可與本公司協商。

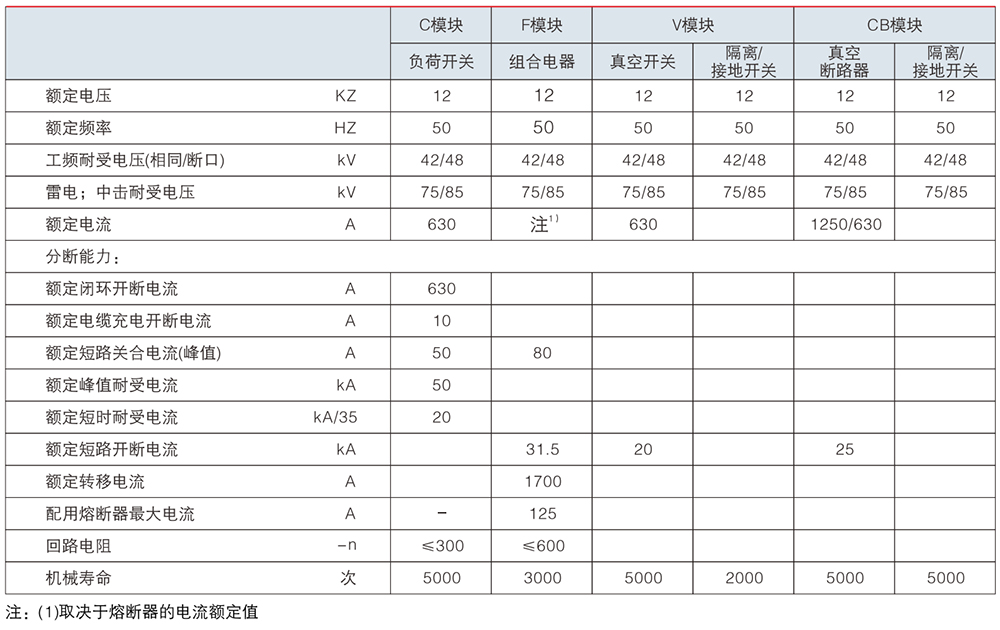

技術參數
結構特點
1. XGN(C)- 12系列充氣柜SF6氣體做為滅弧及絕緣介質。
2.開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹鋼殼體中。
3腔體充以1.4bar的SF6氣體，防護等級達到IP67,整個開關裝置完全不受外部環境條件的影響，即使在短暫水浸等極端情況下也能保證開關正常運行，產品終身免維護。
4.開關柜具有完善的“五防”聯鎖裝置，徹底杜絕人為誤操作可能引起的人員及設備運行故障。
5.所有開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全。
6.開關柜分為固定單元組合和可擴展單元組合兩類。
7.開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展。
8.柜體尺寸安裝方便，并能夠適合空間狹小及環境條件不良的地方。
9.開關柜可根據用戶的不同需求配置電動、遙控及檢測裝置。
